BaspOil

Модуль BaspOil является универсальным средством анализа геолого-промысловой информации банка данных BDM Optima (СУБД Oracle). Он разработан для решения задач анализа состояния разработки и изучения геологического строения месторождений углеводородов и позволяет получать информацию из всех разделов геолого-промыслового банка данных BDM: Добыча, Геология, ГДИ, ГИС, Керн, Бурение, ГТМ, Блоки разработки и др.

Имеется возможность визуализации информации в виде стандартных документов: таблиц, карт, диаграмм скважин и схем корреляции, с отображением информации из различных разделов базы данных.

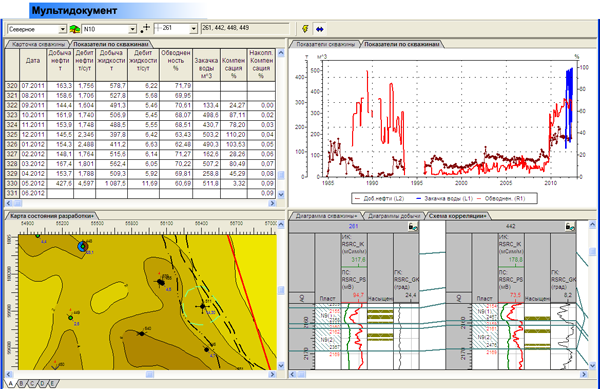

Существует поддержка нестандартного документа - мультидокумент. Мультидокумент позволяет одновременно в одном окне мультидокументного интерфейса Windows, отображать несколько Документов «БАСПРО Оптима». Мультидокумент состоит из одного или нескольких листов, каждый из которых в свою очередь разбит вертикальными и горизонтальными перемещаемыми элементами (сплитерами) на ряд ячеек. Выбор листа осуществляется закладками, размещенными в нижней части Документа. Лист может иметь 1, 2, 3 или 4 ячеек, в каждую из которых может быть помещен Документ «БАСПРО Оптима». В ячейках мультидокумента могут быть отображены следующие виды информации:

  • Расположение скважин
  • Расположение контуров, разломов, зон глинизации
  • Поверхности
  • Границы геологических пластов, подсчетных объектов
  • Геофизические исследования скважин (ГИС)
  • Результаты интерпретации ГИС (РИГИС)
  • Интервалы перфорации, результаты испытаний скважины
  • Добыча по скважинам в табличном, графическом виде
  • Конструкция скважины Таблицы "Инклинометрия", "Перфорация по скважине" и т.д.

Реализована система связи и обмена информацией между отдельными ячейками и и Microsoft Excel.
Документ «Карта» предназначен для визуального просмотра расположения скважин, контуров, разломов, зон глинизации, структурных карт и т.д. в плане месторождения. Используется для показа глубинной и покровной структуры с помощью изолиний и абсолютных отметок, характеризует общие представления о геологическом строении, тектонических и других особенностях того или иного участка с подчеркиванием его основных черт. Документ «Карта» предоставляет возможность визуализации координат пластопересечений скважин, совокупности слоев информации по скважинам в виде круговых диаграмм, подписей и условных обозначений. Документ решает задачу загрузки на документ различных элементов, ранее сохраненных в файлы или в БД. Данные для отображения получают в результате запроса к БД «BDM Optima». Для каждого объекта Документа «Карта» (скважины, контуры, слои информации и т.д.) можно получить полную информацию из БД.
Источниками данных для модуля BaspOil служат:

  • корпоративный банк данных (модель данных «BDM Optima» СУБД Oracle);
  • файлы данных стандартных форматов, используемые для хранения контуров, полей параметров, скан-образов;
  • файлы данных ПК «БАСПРО Оптима», используемые для хранения контуров, систем контуров, полей параметров, параметров скважин, систем проектного фонда, планируемых ГТМ, документов ПК «БАСПРО Оптима».

Предусмотрен также обмен данными с Excel и отдельными стандартными форматами хранения полей параметров и контуров.
Модуль BaspOil обеспечивает работу с текстовыми документами и графическими образами.
Поддерживаются следующие типы данных: *.sf, *.ctr, *.ch, *.rel, *.txt, *.doc, *.las, *.xls, *.lst, *.cml, *.mdb, *.log, *.shp, *.bln, *.cps, *.csv, *.gen, *.bmp, *.jpg, *.gif, *.emf, *.png, *.tiff.
