Geomaster

Модуль Geomaster предназначен для решения классических задач геологического моделирования: выделения границ геологических объектов и визуализации геологических тел, а также для двумерного моделирования геологических тел, поверхностей, полей параметров.
Областью применения являются задачи выделения элементов геологической неоднородности в разрезе скважин и построения геологических моделей месторождений, залежей нефти. Производится сохранение границ геологических объектов в базе данных, расчет оценок петрофизических параметров по интервалу границ объекта с целью дальнейшего построения двухмерных моделей.
Реализованы возможности выполнения операций как по отдельным скважинам, так и по группам скважин (корреляционным схемам), построения геологических разрезов, расчета, визуализации и редакции двумерных полей геологических параметров и поверхностей контакта флюидов. По результатам осреднения геологических параметров производится расчет и построение карт геологических параметров, подсчет запасов, реализована возможность учета априорной информации и разломов.

Основные функции модуля:

  • Корреляция границ геологических объектов;
  • Выделение и редактирование границ геологических объектов;
  • Построение 2D полей параметров геологических объектов;
  • Геологическое 2D моделирование;
  • Подсчет запасов нефти и газа;
  • Построение геологических разрезов, схем корреляции, геофизических планшетов;
  • Геостатистический анализ данных (ГСР);
  • Привязка керна, построение петрофизических зависимостей;
  • Анализ и редактирование результатов интерпретации данных ГИС.

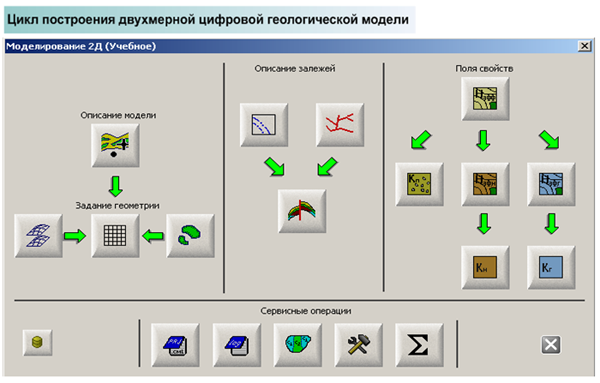

Особенностью модуля Geomaster является построение двумерной цифровой геологической модели (ЦДГМ). Цифровая двухмерная геологическая модель представляет геологическое пространство в виде набора двумерных ячеек с заданными в них свойствами. Процесс построения двухмерной цифровой геологической модели имеет последовательный характер действий. Можно выделить ряд этапов, которые образуют ориентированный цикл:

  • Настройка основных параметров модели;
  • Формирование реестра скважин, используемых для построения модели;
  • Построение геометрического каркаса модели (геометрическое моделирование);
  • Формирование реестра поверхностей контактов;
  • Формирование реестра линий тектонических нарушений (линий разломов);
  • Формирование реестра залежей (задание их геометрических границ);
  • Построение поля эффективных толщин;
  • Построение поля пористости;
  • Построение полей эффективных нефте(газо)насыщенных толщин;
  • Построение полей коэффициентов нефте(газо)насыщенности.


Реализованы возможности визуализации информации в виде таблиц, диаграмм скважин и схем корреляции, с отображением дополнительной информации – состояние перфорации, испытания, границы, контакты и т.д.

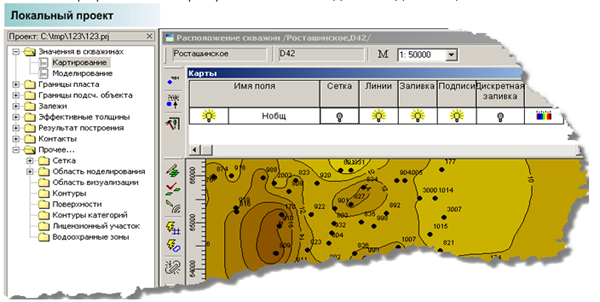

Для облегчения работы пользователя все необходимые компоненты двумерных моделей (карты, контуры) сохраняются в иерархически организованном каталоге на диске – в локальном проекте или в виде документов программного комплекса «БАСПРО Оптима». В ходе работы с программой формируется проект на диске, представляющий систематизированный набор каталогов для хранения файлов с результатами. Авторские проекты, созданные в модуле Geomaster и получившие соответствующий статус (например, утвержденные в компании), могут быть интегрированы в корпоративный банк данных для общего пользования.
Геологические и геофизические данные по скважинам, используемые в модуле Geomaster, можно представить в виде следующих групп параметров:

  • Границы геологических объектов
  • Свойства геологических объектов
  • Границы контактов флюидов
  • Результаты интерпретации ГИС
  • Геометрия и координаты скважины

Указанные параметры являются результатом геологического моделирования и интерпретации, поэтому характеризуются определенным авторством и статусом их использования. Авторство в модели данных выражается параметром Вариант работ. Статус их использования в модели данных выражается параметром Статус. Модели данных «BDM Optima» и «BDM Project» поддерживают хранение вариантов и статусов геологических данных по скважинам, а модуль Geomaster может их использовать для целей отображения и выполнения операций.

Вариант работ в корпоративной базе данных (КБД)
Классификация данных по варианту работ позволяет использовать данные по скважинам, относящиеся к определенным геологическим, геофизическим, производственным или научно-исследовательским работам.

Статус данных в корпоративной базе данных (КБД)
Классификация данных по статусу позволяет использовать данные по скважинам, имеющие различный уровень значимости для пользователя. Статус является альтернативной классификацией данных к классификации по варианту работ. Статус в БД представлен произвольным, назначаемым пользователем, положительным целым числом. Число ноль означает корпоративный статус данных, используемый в программе по умолчанию для получения данных.

Вариант работ в локальной базе данных (ЛБД)
Для классификации по вариантам работ данных по скважинам здесь используется поле Variant. Поле Variant в ЛБД представлен произвольным, назначаемым пользователем, положительным целым числом.
Имеется возможность варьировать исходные данные в локальных базах Access, и после получения удовлетворительных результатов перегрузить нужные варианты в основной банк данных Oracle.

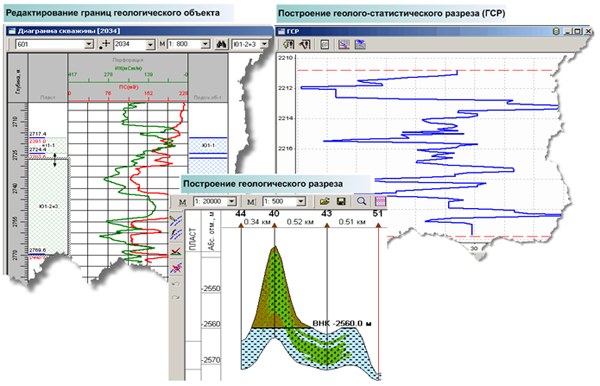

Документы Диаграмма скважины и Схема корреляции позволяют выполнять ряд операций с использованием данных по скважинам:

  • Создание и редактирование границ
  • Создание и редактирование контактов
  • Вычисление границ коллекторов
  • Осреднение параметров
  • Привязка керна
  • Экспорт, импорт данных
  • Задание поправок к АО


Источниками данных для модуля Geomaster служат:

  • Банк данных локального проекта (упрощенная структура, СУБД Microsoft Access, модель данных «BDM Project»);
  • Корпоративный банк данных (модель данных «BDM Optima» СУБД Oracle);
  • Файлы данных стандартных форматов, используемые для хранения контуров, полей параметров, скан-образов;
  • Файлы данных ПК «БАСПРО Оптима», используемые для хранения контуров, систем контуров, полей параметров, параметров скважин, документов ПК «БАСПРО Оптима».

Предусмотрен обмен данными с Excel и отдельными стандартными форматами хранения полей параметров и контуров.
Модуль Geomaster обеспечивает работу с текстовыми документами и графическими образами.
Поддерживаются следующие типы данных: *.sf, *.ctr, *.ch, *.rel, *.txt, *.doc, *.las, *.xls, *.lst, *.cml, *.mdb, *.log, *.shp, *.bln, *.cps, *.csv, *.gen, *.bmp, *.jpg, *.gif, *.emf, *.png, *.tiff.
Функциональность модуля позволяет формировать необходимые выходные документы (карты, таблицы, схемы корреляций) в соответствии с существующими отраслевыми стандартами.
