Explore

Модуль Explore является универсальным средством анализа геолого-промысловой информации банка данных BDM Optima (СУБД Oracle). Он позволяет получать информацию из всех разделов геолого-промыслового банка данных BDM: Добыча, Геология, ГДИ, ГИС, Бурение, ГТМ, Блоки разработки и др.
Модуль Explore представляет собой мощное средство для решения задач мониторинга разработки, связанных с анализом и авторской интерпретацией геолого-промысловой информации. В модуль включены проверенные временем возможности для построения одномерных моделей прогноза показателей добычи по скважинам, расчета эффекта от проведения геолого-промысловых мероприятий (ГТМ), средства оценки энергетического состояния залежи и отдельных ее участков. Функциональность подсистемы мониторинга блоков разработки включает полный цикл операций – от создания блоков и расчета весовых коэффициентов до подсчета запасов и анализа показателей разработки.

Основные функции модуля:

  • Анализ показателей работы скважин;
  • Анализ состояния фонда скважин;
  • Создание блоков разработки, расчет весов скважин блока, подсчет запасов по блокам, отображение показателей по блокам в виде таблиц и графиков;
  • Оценка эффективности ГТМ по методике ЛУКОЙЛ;
  • Расчет прогноза добычи;
  • Анализ энергетики пласта (построение карт изобар);
  • Оценка средневзвешенных значений пластового давления по зонам отбора и нагнетания;
  • Создание и редактирование проектных систем разработки;
  • Назначение планируемых геолого-промысловых мероприятий;

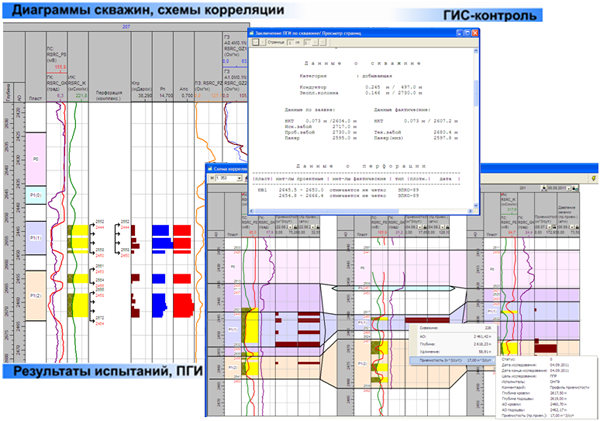

  • Построение схем корреляции, геофизических планшетов;
  • Анализ интерпретации данных ГИС
  • Анализ суточных показателей добычи (таблицы и графики суточных замеров, гистограммы отклонений по добыче, суммарные, средние суточные, осреднение за временной интервал, эффективность от ГТМ на основе суточных замеров);
  • Анализ суточных замеров, скорректированных по закрытию месяца.

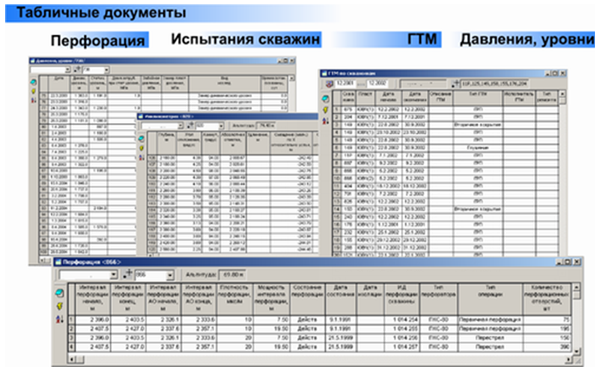

Имеется возможность визуализации информации в виде стандартных документов: таблиц, карт, диаграмм скважин и схем корреляции, с отображением информации из различных разделов базы данных.

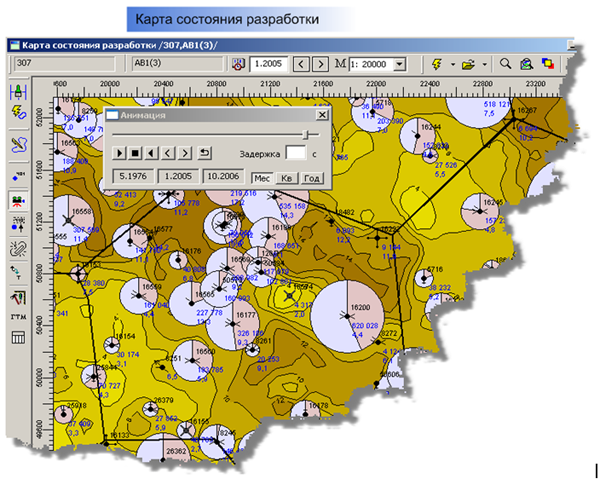

Документ «Карта» предназначен для визуального просмотра расположения скважин, контуров, разломов, зон глинизации, структурных карт и т.д. в плане месторождения. Используется для показа глубинной и покровной структуры с помощью изолиний и абсолютных отметок, характеризует общие представления о геологическом строении, тектонических и других особенностях того или иного участка с подчеркиванием его основных черт. Документ «Карта» предоставляет возможность визуализации координат пластопересечений скважин, совокупности слоев информации по скважинам в виде круговых диаграмм, подписей и условных обозначений. Документ решает задачу загрузки на документ различных элементов, ранее сохраненных в файлы или в БД. Данные для отображения получают в результате запроса к БД «BDM Optima». Для каждого объекта Документа «Карта» (скважины, контуры, слои информации и т.д.) можно получить полную информацию из БД.

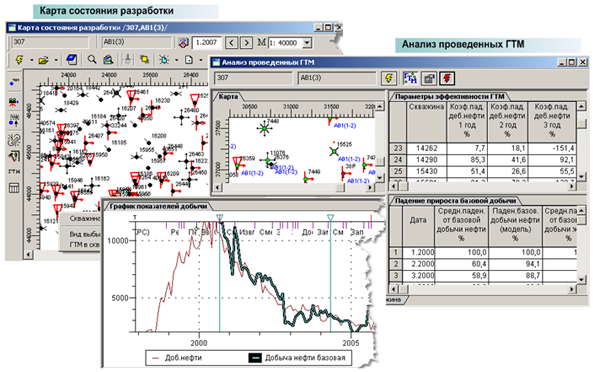

Для целей оперативного планирования ГТМ в модуль включены средства по назначению планируемых ГТМ на карте. А также реализованы возможности для анализа проведенных ГТМ на скважине и подбор скважин под ГТМ. Документы предназначены для визуального анализа и качественной оценки падения прироста базовой добычи, получения параметров эффективности от проведенного на скважине ГТМ. Документы раздела "ГТМ" предоставляют пользователю удобный и гибкий инструментарий для решения задачи эффекта от проведенных мероприятий и задачи расчета прогноза.

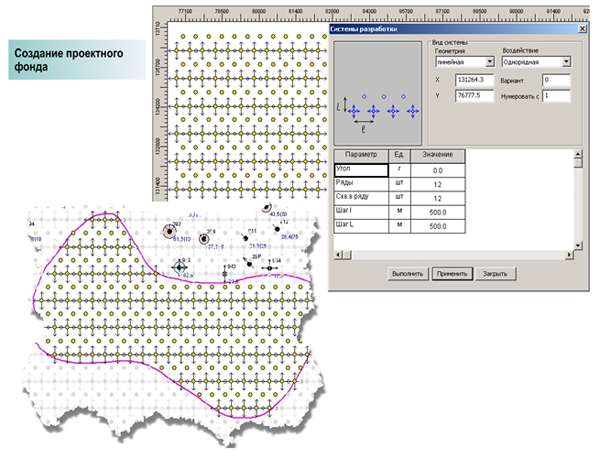

Удобные функции расстановки и редактирования проектного фонда скважин – незаменимый инструмент при выборе вариантов разработки месторождения. Операция по расстановке проектного фонда реализована на всех типах Документа "Карта" ("Карта состояния разработки+", "Карта состояния разработки (с транзитами)+", "Карта изобар+" и т.д.). Предусмотрены три режима расстановки проектного фонда:

  • Ручная расстановка проектного фонда. Ручная расстановка проектного фонда сводится к тому, что пользователь курсором мыши определяет местоположение одной проектной скважины и задает на эту скважину ряд характеристик.
  • Автоматическая расстановка проектного фонда. Автоматическая расстановка проектного фонда заключается в выборе геометрии проектной сетки, вида воздействия, задания параметров сетки. Пользователем указывается на карте область для размещения фонда и вид системы.
  • Расстановка проектных скважин с привязкой к фактическим пробуренным скважинам. Задается расстояние и направление на карте от пробуренной скважины до новой проектной.

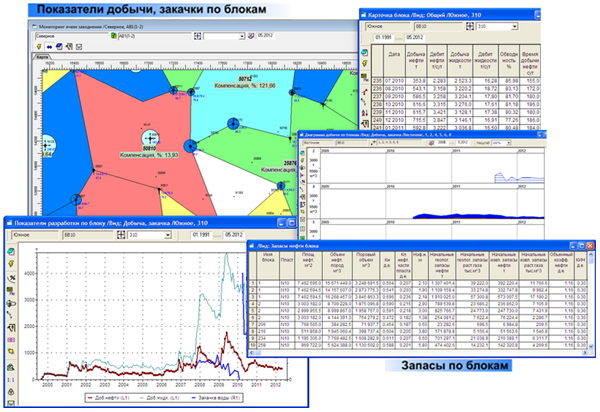

Комплексный анализ блоков разработки:

  • формирование системы блоков разработки;
  • расчет весов скважин блока;
  • подсчет запасов по блокам;
  • отображение показателей по блокам в виде таблиц и графиков;
  • отображение границ блока на карте состояния разработки.

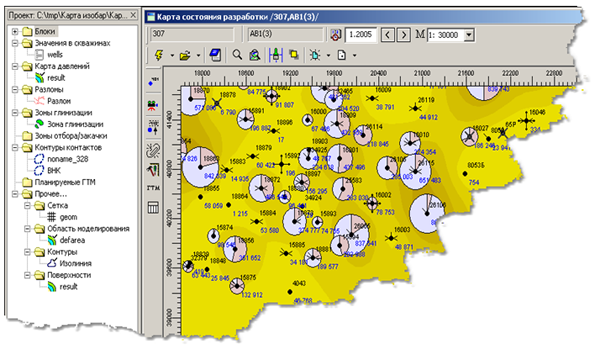

Для облегчения работы пользователя все необходимые компоненты двумерных моделей (карты, контуры) сохраняются в иерархически организованном каталоге на диске – в локальном проекте или в виде документов программного комплекса «БАСПРО Оптима». В ходе работы с программой формируется проект на диске, представляющий систематизированный набор каталогов для хранения файлов с результатами работы - построенных карт изобар, контуров – границ эксплуатационных блоков, списков проектных скважин и т.д. Авторские проекты, созданные в модуле Explore и получившие соответствующий статус (например, утвержденные в компании), могут быть интегрированы в корпоративный банк данных для общего пользования. Имеется возможность варьировать исходные данные в локальных базах СУБД Access, и после получения удовлетворительных результатов перегрузить нужные варианты в основной банк данных СУБД Oracle.


Исходные данные по скважинам для выполнения расчетов модуль считывает из банка данных локального проекта (упрощенная структура, СУБД Microsoft Access, модель данных «BDM Project») или корпоративного банка данных (СУБД ORACLE, модель данных «BDM Optima»).
Карты изобар строятся с использованием широкого спектра методов: Крайгинг, В-сплайн, радиально-базисных функций. Решается задача восстановления поля пластового давления в узлах регулярной сетки по значениям поля в отдельных нерегулярно расположенных точках. Исходными данными для построения карты давления являются значения поля в нерегулярно расположенных точках (скважины, фиктивные точки), значения поля вдоль заданных контуров (контуры контактов флюидов, зон глинизации, разломов и прочие контуры).
Оценка эффективности ГТМ по методике ЛУКОЙЛ рассчитывается по характеристикам вытеснения на основе данных МЭР, согласно методическим указаниям ЛУКОЙЛ.

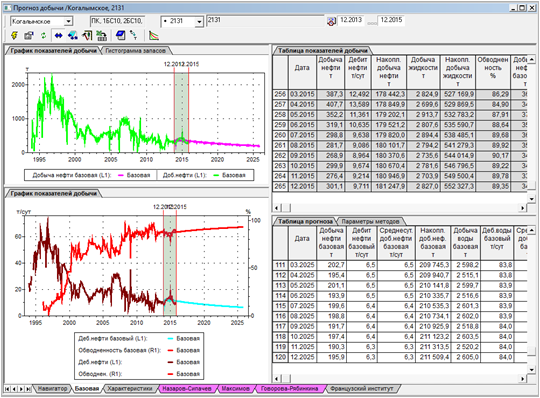

Прогноз добычи по скважине и по группам скважин (по блокам, по кустам) выполняется с учетом выбытия скважин по обводненности.

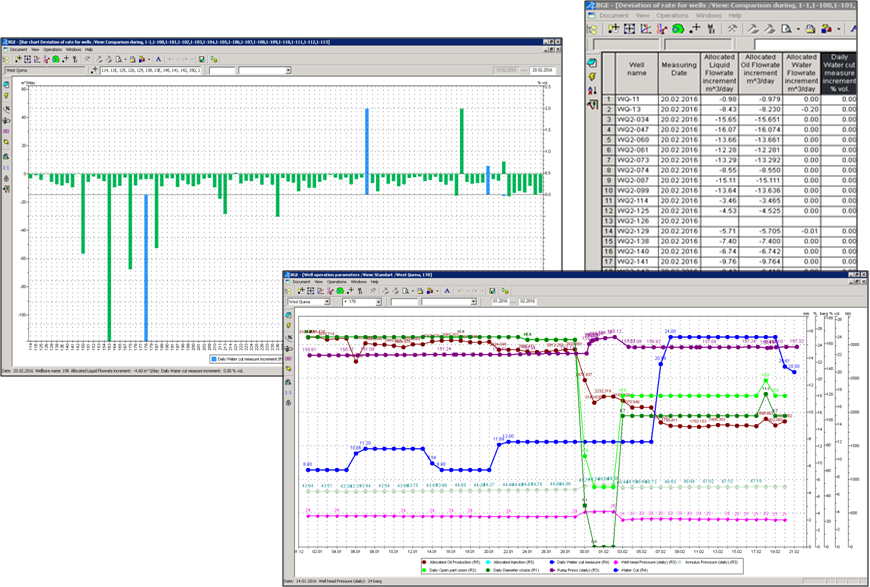

Анализ суточных показателей добычи включает в себя:

  • Анализ суточных замеров по скважинам в динамике;
  • Анализ суточных замеров, скорректированных по закрытию месяца, по скважинам в динамике;
  • Расчет отклонений суточных показателей добычи за заданный временной интервал. Анализ приростов суточных показателей;
  • Расчет отклонений суточных показателей добычи от планируемых тех.режимов на выбранную дату анализа;
  • Расчет прогнозных суточных показателей и отклонений прогнозных показателей от планируемого тех.режима;
  • Осреднение суточных показателей за заданный временной интервал. Анализ изменений режима работы скважин. Расчет отклонения закачки от целевого уровня. Расчет отклонения компенсации от целевого уровня;
  • Оценка эффективности ГТМ на основе суточных замеров


Предусмотрен обмен данными с Excel и отдельными стандартными форматами хранения полей параметров и контуров.
Модуль Explore обеспечивает работу с текстовыми документами и графическими образами.
Поддерживаются следующие типы данных: *.sf, *.ctr, *.ch, *.rel, *.txt, *.doc, *.las, *.xls, *.lst, *.cml, *.mdb, *.log, *.shp, *.bln, *.cps, *.csv, *.gen, *.bmp, *.jpg, *.gif, *.emf, *.png, *.tiff.
Функциональность модуля позволяет формировать необходимые выходные документы (карты, таблицы, графики) в соответствии с существующими отраслевыми стандартами.
