Reservision

Модуль Reservision является средством визуализации результатов фильтрационного моделирования в среде программных комплексов Tempest MORE, IRAP RMS, Eclipse.
Модуль Reservision предназначен для решения задач:

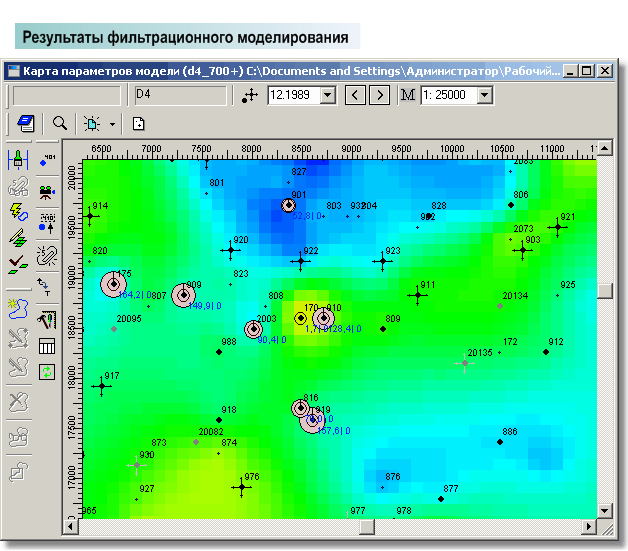

  • Отображения получаемых в результате фильтрационного моделирования полей динамических параметров (нефтенасыщенность, давление и т.д.) и показателей разработки по скважинам. Поля и показатели отображаются стандартным набором документов ПК «БАСПРО Оптима»: карты, кубы, диаграммы скважин, графики, таблицы. Предусмотрена возможность анимации во времени, подсчета средневзвешенных геологических параметров и запасов нефти.
  • Подготовки исходных геологических и промысловых данных к построению фильтрационных моделей. Задание проектного фонда и ГТМ для последующего моделирования в среде программных комплексов Tempest MORE, IRAP RMS, Eclipse.
  • Редактирование моделей, мониторинг процесса "адаптации" моделей на фактические показатели добычи. Для анализа фильтрационных моделей могут быть использованы различные форматы исходных данных.

Реализованы возможности вращения куба, селекции отдельных сечений, операций с ними, произвольного сечения кубов, визуальной анимации динамических параметров. Реализована возможность создания областей отображения куба, основанных на комбинациях значений нескольких параметров.

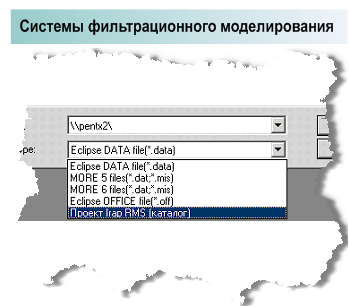

Модуль Reservision в части визуализации результатов поддерживает следующие системы фильтрационного моделирования:

  • ROXAR Tempest MORE
  • Eclipse
  • Irap RMS

Результаты фильтрационного моделирования могут содержать:

  • статические поля параметров (песчанистость, пористость, проницаемость)
  • динамические поля (изменяющиеся во времени) параметров (нефтенасыщенность, давление)
  • исходные поля (на историю месторождения)
  • показатели добычи/закачки по скважинам (дебиты, приемистость, обводненность)


Модуль Reservision поддерживает особенности различных типов документов, приемы работы для решения практических вопросов, возникающих в процессе анализа разработки нефтяных и газовых месторождений у специалистов нефтяных компаний.
Основные функции модуля:

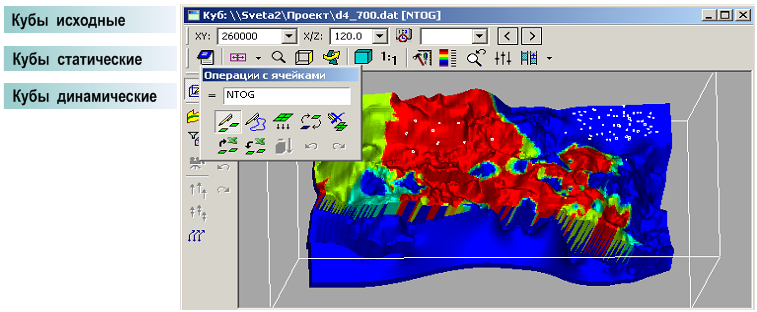

  • Визуализация полей свойств геологической среды в границах пласта или группы пластов в виде множества ячеек, образующих трехмерный параллелепипед (куб);
  • Визуализация структурных поверхностей и двумерных полей свойств на карте;
  • Отображение сечений, срезов и выборок куба свойств;
  • Отображение первичной информации, используемой при построении геологических моделей: каротажные кривые, результаты интерпретации каротажа (РИГИС);
  • Отображение модельных диаграмм свойств, которые используются при построении геологических моделей;
  • Редакция значений в отдельных ячейках и группах ячеек куба, выбираемых по какому-либо признаку;
  • Выполнение математических операций над отдельными кубами и группой кубов;
  • Подсчет запасов нефти и газа;
  • Преобразование геологических моделей для использования их в фильтрационном моделировании "Upscaling";
  • Преобразование моделей в двумерные поля свойств;
  • Операции создания двумерных полей параметров (карты) по трехмерным геологическим и фильтрационным полям параметров (кубы);
  • Подготовка данных по скважинам  для фильтрационного моделирования (режимы работы, координаты, перфорация и пр.) на основе БД;
  • Редактирование модельных параметров скважин;
  • Операции совместного отображения и сопоставления «модель-факт» на всем спектре документов (таблицы, графики, диаграммы, карты), функции расчета невязок.

Модуль имеет интуитивно понятный и простой в использовании интерфейс управления, навигации и отображения информации. В модуле применен принципиально новый подход к операции редактирования модельных параметров скважин.

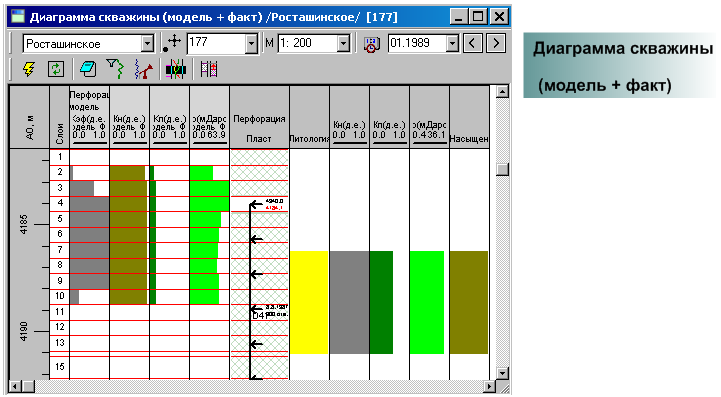

Реализованы возможности визуализации информации в виде таблиц, диаграмм скважин и схем корреляции, карт, кубов.
Для облегчения работы пользователя все необходимые компоненты двумерных и трехмерных моделей сохраняются в иерархически организованном каталоге на диске – в локальном проекте или в виде документов программного комплекса «БАСПРО Оптима». В ходе работы с программой формируется проект на диске, представляющий систематизированный набор каталогов для хранения файлов с результатами работы.
Предусмотрен обмен данными с Excel и отдельными стандартными форматами хранения полей параметров и контуров.
Модуль Reservision обеспечивает работу с текстовыми документами и графическими образами.
Поддерживаются следующие типы данных: *.sf, *.ctr, *.ch, *.rel, *.txt, *.doc, *.las, *.xls, *.lst, *.cml, *.mdb, *.log, *.shp, *.bln, *.cps, *.csv, *.gen, *.bmp, *.jpg, *.gif, *.emf, *.png, *.tiff.
Исходные данные считываются из файлов гидродинамических моделей следующих систем фильтрационного моделирования: ROXAR Tempest MORE, IRAP RMS, Schlumberger Eclipse. А также из корпоративного банка данных (полная структура, СУБД Oracle).
Функциональность модуля позволяет формировать необходимые выходные документы (карты, таблицы, схемы корреляций) в соответствии с существующими отраслевыми стандартами.
